在工業領域，密封件是防止流體（如油、水、化學介質或氣體）泄漏的關鍵部件。而在眾多密封件中，有一類高性能密封圈的核心隱藏著一個“動力心臟”——彈簧。它確保了密封圈在苛刻工況下依然能保持長久穩定的密封效果。本文將深入探討密封圈中彈簧的主要類型及其獨特作用。
在動態密封應用中（如旋轉軸、往復活塞桿），密封唇口會因磨損、溫度變化導致的材料膨脹或收縮、以及軸的同軸度偏差而逐漸失去與配合表面的緊密接觸，從而導致泄漏。內置彈簧的核心作用就是提供持續、穩定的徑向補償力，用以：
?補償磨損?：自動填充因長期磨損而產生的間隙。
?適應公差?：彌補軸或腔體的尺寸公差和形位公差。
?應對熱脹冷縮?：在溫度劇烈變化時，維持足夠的密封接觸壓力。
?保持恒定密封?：在整個使用壽命內，確保密封力不會顯著衰減。
這類帶有彈簧的密封圈通常被稱為彈簧加載密封圈，最常見的就是泛塞封（Spring-Energized Seals）。
彈簧的類型直接決定了密封圈的性能表現和應用場景。以下是幾種主流的彈簧類型：
?1. V形彈簧（V-Spring）??
?結構特點?：由不銹鋼帶材經精密沖壓成型，呈連續的V形結構，截面看起來像一連串的“V”字。
?作用與優勢?：
?均勻的徑向力?：提供非常平滑、均勻的徑向載荷，使密封唇磨損均勻，密封效果穩定。
?低摩擦?：與密封件內壁接觸面積小，運動時摩擦力相對較低。
?抗扭結?：連續的帶狀結構使其在安裝時不易扭曲或扭結，尤其適用于大直徑密封。
?典型應用?：是最通用和常見的類型，適用于絕大多數旋轉、往復和靜態工況，是許多標準泛塞封的首選。

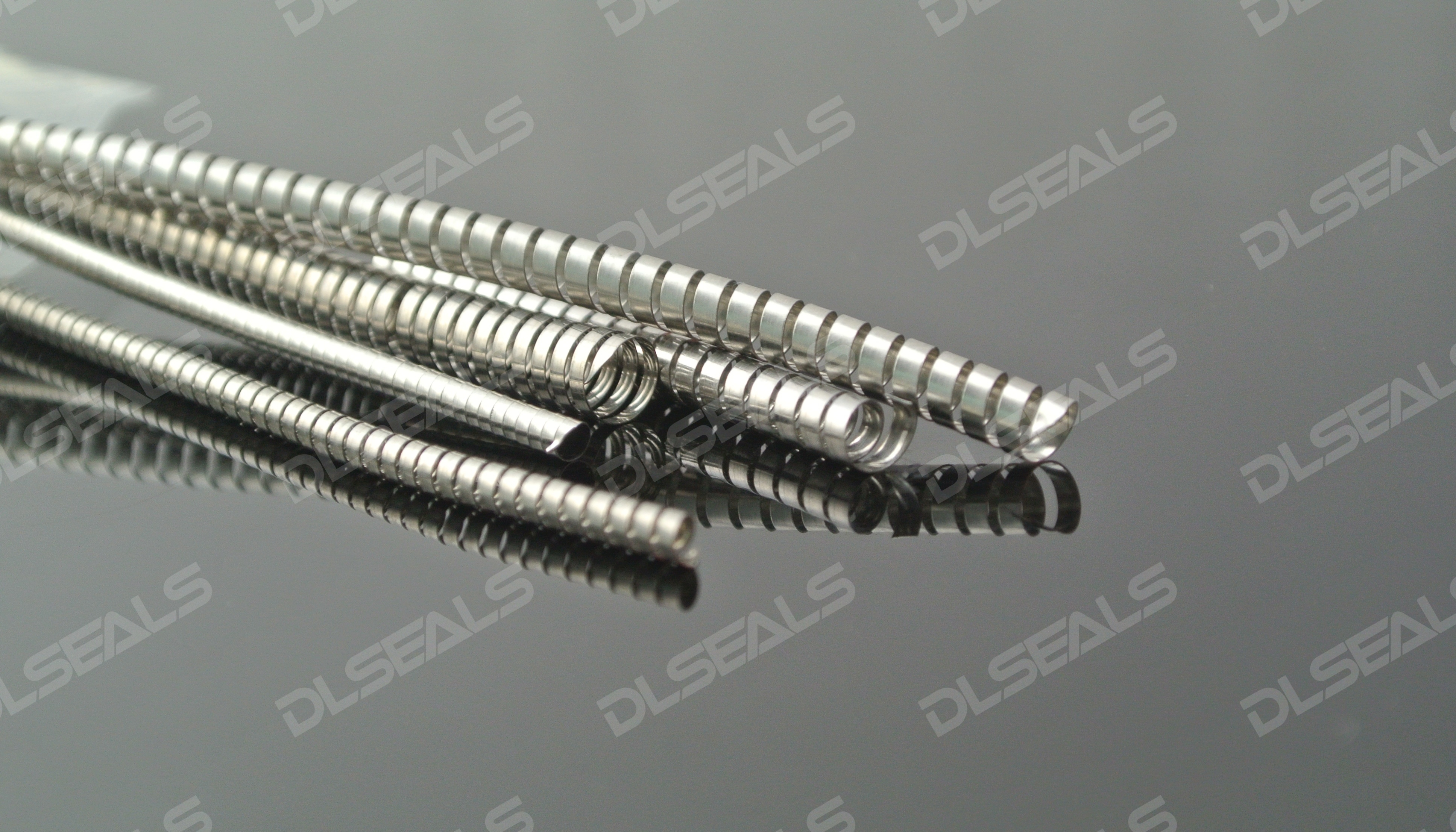

?2. 螺旋彈簧（Helical Coil Spring）??
?結構特點?：由圓形或矩形截面的金屬絲繞制而成，形成連續的螺旋線圈。
?作用與優勢?：
?高彈力?：能提供比V形彈簧更大的單位面積彈力，密封壓力更強。
?出色的抗壓性?：矩形截面絲（Canted Coil Spring）尤其擅長抵抗軸向壓縮和側向載荷，在高壓下不易被壓扁。
?耐低溫?：在極低溫環境下，其彈力衰減率低于V形彈簧。
?典型應用?：
?高壓工況?：常用于極端高壓的靜態和動態密封。
?低溫工況?：如液化天然氣（LNG）、液氮、液氧等深冷介質密封。
?大間隙場合?：能更好地補償較大的徑向間隙和偏心。
?3. U形彈簧（U-Spring）??
?結構特點?：結構與V形彈簧類似，但截面呈“U”形。
?作用與優勢?：
?中等彈力?：其彈力特性介于V形彈簧和螺旋彈簧之間。
?成本效益?：通常制造成本較低。
?典型應用?：常見于一些對成本敏感且工況要求不極端的中低壓密封場合，應用不如V形和螺旋彈簧廣泛。
?4. 波浪彈簧（Wave Spring）??
?結構特點?：一種扁平的金屬環，其上制有多個連續的波峰和波谷。
?作用與優勢?：
?空間緊湊?：軸向安裝空間要求極小，非常適合薄壁緊湊型設計。
?力值可控?：能夠提供精確設計的預緊力。
?典型應用?：主要用于靜態密封，作為O形圈或其他彈性體墊片的預緊力補償元件，而非用于動態密封圈的唇口補償。
選擇彈簧類型時，需綜合考慮以下因素：
?工況壓力?：高壓首選螺旋彈簧，中低壓V形彈簧是佳選。
?運動方式?：旋轉密封優先考慮提供均勻力的V形彈簧；往復密封兩者皆可。
?溫度范圍?：極低溫環境，螺旋彈簧（尤其是矩形絲）性能更可靠。
?介質相容性?：彈簧材質（通常為304或316不銹鋼）必須與介質相容，腐蝕性極強的環境可能需采用哈氏合金等特殊材料。
?空間限制?：軸向空間有限時，可考慮波浪彈簧用于靜態密封。
?成本預算?：V形彈簧性價比高，螺旋彈簧性能卓越但成本相對較高。
彈簧雖小，卻是彈簧加載密封圈的靈魂所在。從提供均勻壓力的V形彈簧，到賦予密封件超高耐壓能力的螺旋彈簧，每一種類型都為解決特定的工程挑戰而生。理解它們的獨特作用和適用場景，是為設備選擇最合適、最可靠密封方案的關鍵一步，從而有效提升設備的可靠性、效率和使用壽命，杜絕泄漏風險。
