液壓缸作為液壓系統的執行元件，其設計的可靠性直接決定了整個系統的性能與壽命。本文將從核心組件出發，深入剖析液壓缸，特別是其關鍵部件——密封系統與導向系統的設計要點、選型準則及關鍵的制造公差控制。
液壓缸本質上是將液壓能轉換為直線機械能的裝置。主要組件包括：
?缸筒：?? 核心壓力容器，為內表面光潔度極高的空心鋼管。
?活塞與活塞桿：?? 動力傳輸部件，在壓力油作用下做往復運動。
?端蓋（前蓋與后蓋）：?? 密封缸筒并提供導向和安裝接口。
?密封系統：?? 液壓缸的“生命線”，負責防止內外泄漏。
?導向系統：?? 保證運動部件的同心度，承受徑向力，防止金屬直接接觸。

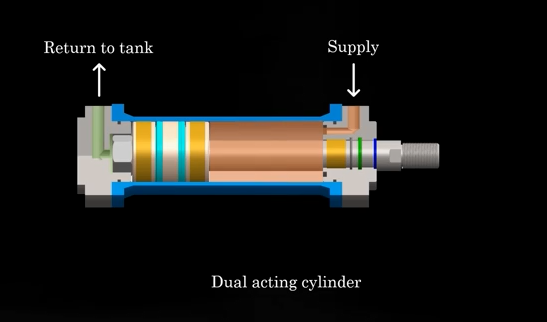

根據作用方式，液壓缸分為單作用?（靠油壓伸出，靠外力或自重縮回）和雙作用?（油壓控制伸出與縮回）。這一根本區別直接影響活塞密封的選型。
密封件根據其作用分為“動密封”（部件間有相對運動）和“靜密封”（部件間無相對運動）。
?1. 核心動密封件詳解：??
?活塞密封：?? 關鍵動態密封，防止活塞兩側油腔竄油。
?U形帽密封：?? 單作用密封，壓力使密封唇擴張貼緊配合面。雙作用缸需背對背安裝兩個。
?雙作用密封（組合密封）：?? 通常含彈性體提供初始預緊力。PTFE滑環摩擦系數低，壽命長，適用于高速高壓場合。高端型號集成抗擠出環，可承受極高壓力（如690 bar）。
?O形圈+擋圈：?? 僅適用于低壓（<100 bar）工況。?擋圈的作用是防止高壓下軟質密封材料被擠入零件間隙（即“擠出失效”）。
?桿密封：?? 系統主密封，位于前蓋，防止壓力油外泄。通常采用U形帽等單作用密封。
?緩沖密封：?? 位于桿密封之前，不追求完全密封，主要用于吸收壓力峰值，保護主桿密封，延長其壽命。材質通常比主密封更軟。
?刮塵密封：?? 最外側的防線，清除活塞桿縮回時附著的污染物，保護缸內所有組件。
?2. 靜密封：?? 用于固定連接處（如活塞桿與活塞、端蓋與缸筒），通常選用O形圈。
?3. 導向環：?? 其功能是導向而非密封。由低摩擦、高耐磨材料（如聚酰胺、PTFE）制成，承受徑向負載，防止活塞/活塞桿與缸筒/端蓋直接摩擦?；钊ǔ啥瞬贾脤?dǎo)向環以獲得最佳穩定性。
這是液壓缸設計的精髓，直接決定密封件壽命。
?擠出間隙：?? 指活塞與缸筒（或活塞桿與端蓋）之間的最大允許徑向間隙。該間隙過大會導致高壓下密封唇被擠入間隙而永久損壞。
?最大允許E間隙：?? 該值取決于密封材料、硬度、工作壓力和工作溫度，必須在密封件制造商的數據表中查得。例如，某型號密封在100 bar下E間隙可為0.6 mm，但在350 bar下可能僅允許0.2 mm。
?公差分析實踐：??
確定配合件的公差：如缸筒內徑常用H7，活塞桿常用f8。
?考慮最惡劣工況（最小實體條件）：?? 即活塞直徑最小，缸筒內徑最大時，間隙最大。
?反推設計尺寸：?? 為確保最大可能間隙不超過E間隙，需根據缸筒的最大可能尺寸，反推出活塞的最小允許直徑，并據此給定活塞的制造公差。
?缸筒內孔：?? 表面光潔度需達到Rz 0.4 - 2 μm，通常通過珩磨或滾壓實現。
?活塞桿：?? 表面光潔度需達Ra 0.4 - 2 μm，并需進行表面淬火（硬度≥50 HRC，深度1.2-2.5 mm）?? 和鍍硬鉻（20-30 μm）?，以確保耐磨和耐腐蝕。
以一個20噸推力、100 bar工作壓力的雙作用缸為例（缸徑180mm，桿徑80mm）：
?活塞密封選型：?? 選擇成本效益高、易獲取的U形帽密封，采用背對背布置。
?活塞導向：?? 選擇專用活塞導向環，布置于活塞兩端，密封件置于中間。此布局導向穩定性最佳，并能確保導向環始終得到潤滑。
?桿端布置（從前蓋外側向內）：??
?刮塵密封?
?桿密封?
?緩沖密封?（本例中非必需，為展示目的）
?桿導向環?
成功的液壓缸設計是一個系統工程，需遵循以下核心邏輯：
?明確工況：?? 確定壓力、速度、負載、環境等參數。
?精準選型：?? 基于工況選擇合適的密封和導向方案。強烈建議參考知名制造商（如SKF、Parker）的樣本和應用指南。
?精密計算：?? 嚴格進行公差分析，確保“擠出間隙”在任何制造偏差下都符合要求。
?嚴格制造：?? 規定并保證關鍵件的表面處理和硬度要求。
通過系統性地應用這些原則，才能設計出高效、可靠且長壽的液壓缸。
