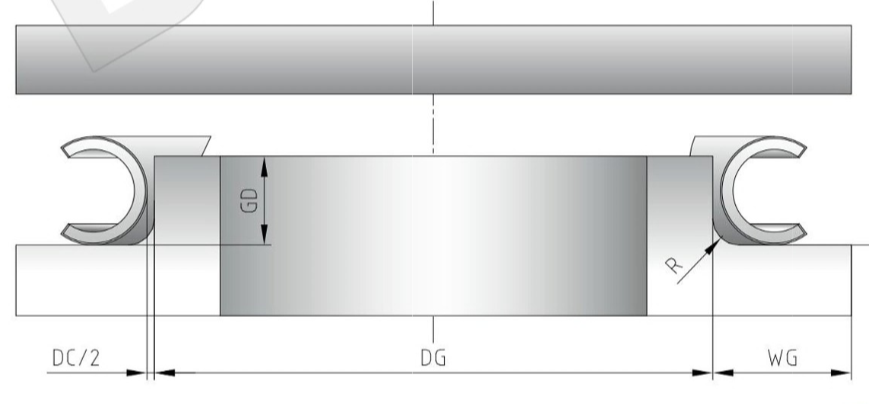

上圖為內開口C型圈

金屬C型密封圈作為一種高性能的靜態密封件，因其卓越的耐壓、耐溫及耐介質性能，被廣泛應用于航空航天、石油化工、核電及半導體等苛刻工況。其核心設計特征——開口的朝向（向內或向外），直接決定了密封圈的承壓類型和密封機理。本文旨在深入探討金屬C型圈開口方向的技術區別，為工程師的正確選型與應用提供理論依據和實踐指導。

一、引言：為何開口方向至關重要？

金屬C型圈的工作原理是“自緊式密封”。它不僅在安裝時產生初始線接觸密封，更能在系統壓力作用下，利用其獨特的C形結構將介質壓力轉化為額外的密封力，從而實現越壓越緊的效果。然而，這一卓越性能的發揮，完全依賴于一個關鍵前提：開口必須正對壓力源。選錯方向，不僅無法實現自緊，更會導致密封瞬時失效。因此，理解開口方向的區別是正確使用金屬C型圈的第一課。

二、核心原理：壓力如何激活密封唇

要理解開口方向，首先需了解金屬C型圈的密封過程：

1. ：安裝時，法蘭通過螺栓力軸向壓縮C型圈的拱形頂部，使其發生彈性變形，與密封槽底部和側面初步貼合，形成預密封。
2. ：當系統加壓后，介質壓力會通過設計好的路徑進入C型圈內部的空腔。這股壓力會像一只無形的手，從內部撐開C型圈柔韌的“唇口”，使其以數倍于初始壓緊力的強度，緊緊貼合在密封槽壁上。

而開口的方向，正是介質壓力進入空腔的“大門”，它決定了壓力最終作用在哪個唇口上，以及唇口會壓向密封槽的哪一側。

三、開口朝內與開口朝外的深度解析

1. 開口朝內的C型圈——內壓工況的首選

• ：開口背對密封圈圓心，截面呈“C”形。
• ：當系統內部壓力升高時，介質通過開口充滿C型圈空腔。壓力從內側向外推，迫使唇口向外（徑向向外）顯著擴張，從而緊緊壓實在密封槽的

• 核心應用：這是最常見的類型，適用于絕大多數內部壓力大于外部壓力的工況。

• 典型場景：高壓管道、閥門、反應釜、壓縮機、液壓系統。

• 選型口訣：內壓用內開。

• 優勢：對內部壓力響應極佳，自緊效應顯著。

2. 開口朝外的C型圈——外壓與真空工況的專家

• 結構特征：開口朝向密封圈圓心，截面呈反“C”（?）形。

• 密封機理：當密封系統外部壓力升高時（內部為真空或低壓），介質通過開口進入空腔。壓力從內側向外推，迫使唇口向內（徑向向內）張開，從而緊緊壓實在密封槽的內壁上。

• 核心應用：專門用于外部壓力工況或真空環境。

• 典型場景：真空爐、半導體工藝腔室、潛水器耐壓殼體、高壓容器的外罩密封。

• 選型口訣：外壓用外開。

• 優勢：其堅固的拱形背部朝外，能更好地抵御外部機械損傷，是真空和外壓環境的唯一正確選擇。

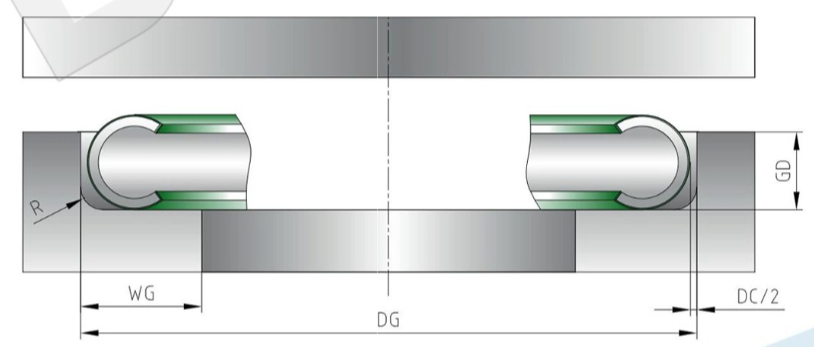

外開口C型圈

四、選型指南與對比總結

黃金法則：始終讓C型圈的開口（唇口）正對壓力來源的一側。讓壓力成為幫助你密封的“盟友”，而不是破壞密封的“敵人”。

五、關鍵注意事項

1. 嚴禁裝反：這是最嚴重的錯誤。一旦裝反，系統壓力會試圖將唇口吹離密封面，導致立即且嚴重的泄漏。

2. 雙向壓力工況：若系統壓力方向會交替變化，上述兩種標準C型圈均不適用。應考慮金屬E型圈（因其多個唇口設計可應對雙向壓力）或彈簧增強型C型圈。

3. 安裝要求：

• 唇口保護：安裝前仔細檢查唇口，確保無卷邊、劃傷。

• 壓縮量控制：嚴格遵循廠家推薦的壓縮率（通常為10%-20%），過度壓縮會導致永久變形失效。

• 溝槽質量：密封槽的表面光潔度、平行度和精度必須符合標準。

六、結論

金屬C型圈的開口方向絕非一個可以忽略的細節，而是其功能實現的設計精髓。“內壓內開，外壓外開” 這條基本原則，是工程師在苛刻環境下實現可靠密封的基石。正確的選型源于對工況（尤其是壓力方向）的準確判斷和對密封機理的深刻理解。在涉及安全與可靠性的關鍵應用中，建議與密封件供應商的技術專家進行深入溝通，以確保萬無一失。
