在重型機械、工程設備、風力發電機等大型工業裝備的“關節”處，有一個看似不起眼卻至關重要的部件——盒式油封。它如同一位沉默的守護者，牢牢鎖住潤滑油脂，堅決阻擋外界灰塵與水汽，確保核心軸承的順暢運轉，是整個設備長壽命、高可靠性的基石。今天，我們將通過解剖其設計，來深入了解這款高性能密封件的奧秘。
盒式油封，顧名思義，是其外部帶有一個金屬?zèng)_壓而成的、類似盒狀（或杯狀）外殼的徑向軸密封件。它并非一個簡單的橡膠圈，而是一個由金屬外骨架、丁腈橡膠（NBR）等彈性體、加載彈簧和特有的金屬護唇環協同構成的精密組件系統。這種設計使其在密封效能、結構剛性和環境耐受性上，全面超越了傳統標準型油封。
正如您上傳的示意圖所清晰展示的，一個典型的盒式油封包含以下核心部分，共同構筑了其卓越的性能：
?金屬外骨架：剛毅的骨骼?
圖中藍色的剛性外殼即為金屬外骨架。它通常由優質鋼板沖壓而成，為整個油封提供了極高的結構強度和尺寸穩定性。
?核心作用：?? 在壓入安裝座孔時，全金屬骨架能有效抵抗變形，確保油封與設備殼體之間實現完美、永久的靜密封，為整個密封系統打下堅實的基礎。
?NBR彈性體：柔韌的密封主體?
圖中灰色的部分包裹在金屬骨架上，形成了與軸接觸的密封唇口和外殼的靜密封層。丁腈橡膠（NBR）因其出色的耐油性、耐磨性和寬泛的工作溫度范圍（-40°C至+120°C）而成為首選材料。
?核心作用：?? 形成主密封唇，并利用其彈性自適應軸表面，實現初始密封。
?加載彈簧：持續的壓緊力?
在密封唇根部，有一根緊箍的螺旋彈簧（示意圖中未明確畫出，但為標準配置）。它像一個永不疲倦的“小手”，為密封唇提供一個持續且穩定的徑向壓緊力。
?核心作用：?? ?自動補償磨損與偏心。即使軸因長期運行產生輕微磨損或出現跳動，彈簧也能始終保證密封唇與軸表面的緊密接觸，維持動態密封的長期有效性。
?金屬護唇環：密封唇的堅固盔甲?
這是盒式油封區別于普通油封的最顯著特征，如圖所示，一個獨立的金屬環被精密地包覆或壓緊在主密封唇的外側。
?核心作用：抗擠出、抗磨損、增強穩定性。?? 在高壓工況下，這個金屬環能有效防止柔軟的橡膠密封唇被從間隙中“擠出”而失效；在高速旋轉和存在雜質的環境中，它像盾牌一樣保護密封唇，避免其被劃傷、卷曲或過度磨損，極大地提升了密封唇在惡劣工況下的生存能力。
這種“強骨架+柔唇口+恒壓力+硬盔甲”的組合，帶來了決定性的優勢：
?超凡的剛性與安裝友好性：?? 金屬外殼確保安裝過程零變形，避免了因安裝不當導致的早期失效。
?極致的密封可靠性：?? 彈簧與金屬護唇環的加持，使密封唇能應對劇烈的壓力波動、軸偏心振動和高溫挑戰。
?超長的使用壽命：?? 優異的抗磨損和抗擠出能力，顯著延長了在苛刻環境下的更換周期，降低了維護成本。
?廣泛的適用性：?? 特別適用于工程機械、礦山設備、齒輪箱、農業機械等重載、高速、多塵、潮濕的極端工況。
理論上的優越性最終需要在實際應用中得到體現。要確保您選擇的盒式油封發揮出預期性能，正確的選型與安裝是至關重要的最后一步。我們結合實物圖，來探討這些實戰要點。
?1. 精準選型：讀懂標簽背后的信息?

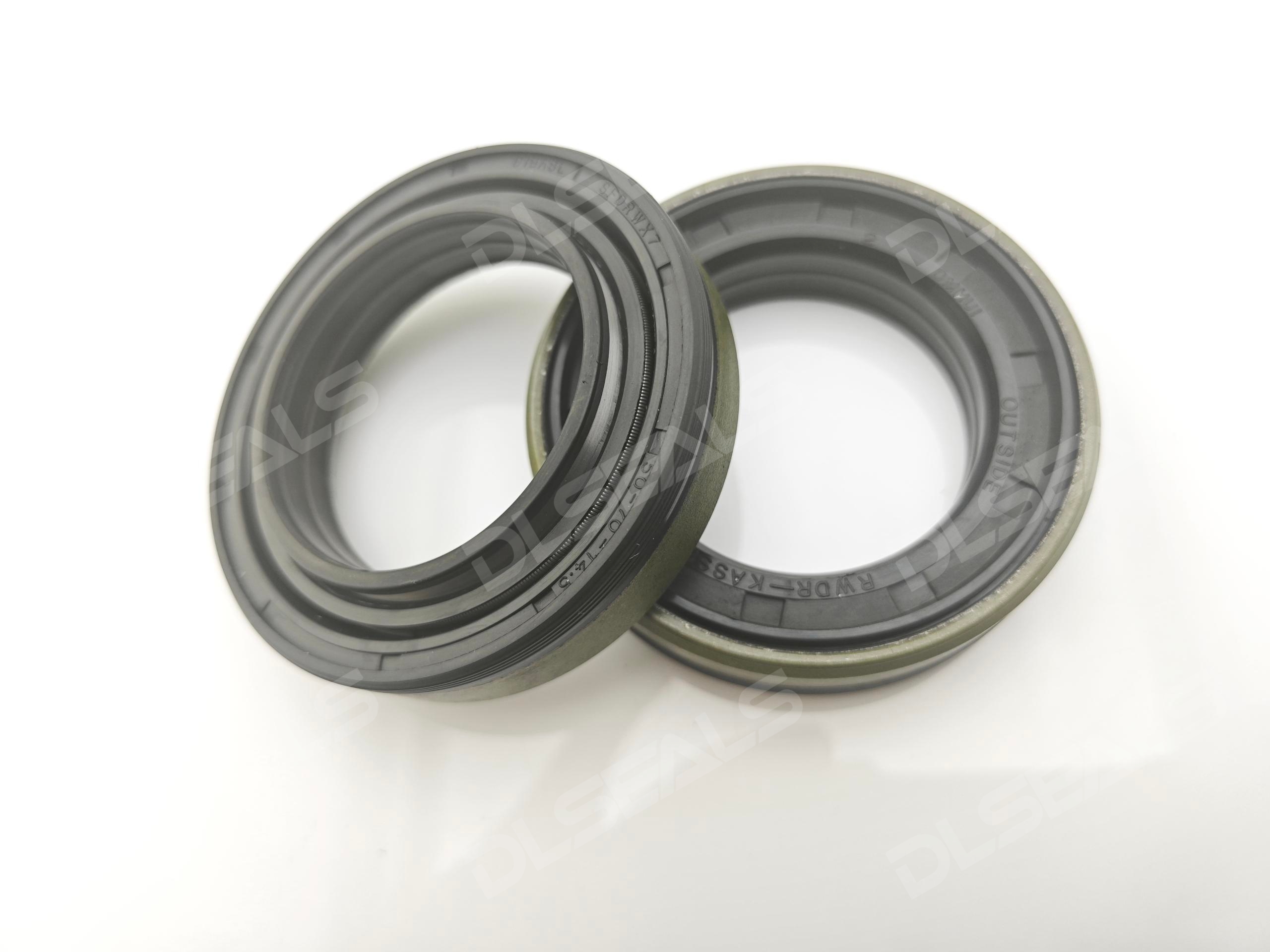

您提供的實物照片上的每一個標識，都是正確選型的關鍵線索：
?壓力范圍：?? 如圖中清晰標注的 ??“0 - 70 MPa”?，這是一個極其重要的參數。它明確告知使用者，此油封設計用于承受高達70兆帕的極端壓力。如果您的應用場景（如高壓液壓泵）壓力超過此值，選型錯誤將導致密封唇瞬間被擠出而失效。?務必確保油封的額定壓力高于系統最大工作壓力并留有安全余量。??
?安裝方向：?? 醒目的 ??“OUTSIDE”?? 或 ??“OUTSIGHT”?? 字樣是關鍵指示。盒式油封通常是非對稱設計，此面必須朝向設備外側，即背對潤滑介質的方向。正確安裝能確保主密封唇在系統壓力下其形狀能得到最佳支撐，而裝反則會極大削弱其密封能力和抗壓性。?安裝前，確認方向是第一步。??
?尺寸與材質：?? 產品型號（如 “X700TW”）對應著精確的內徑、外徑和寬度尺寸，必須與軸徑和安裝腔體的尺寸匹配。同時，雖然圖中未直接寫明，但根據其深色主體和常見應用，可推斷其彈性體為耐油的NBR。若工況涉及高溫（如>120°C）、特殊化學品或臭氧，則需考慮氟橡膠（FKM）、氫化丁腈橡膠（HNBR）等其它材質。
?2. 規范安裝：決定油封壽命的第一關?
許多油封的早期失效并非源于質量，而是由于不當?shù)陌惭b。
?檢查與清潔：?? 安裝前，仔細檢查油封唇口和彈簧，確保無損傷。并徹底清潔軸和安裝腔體，確保無毛刺、鐵屑等污染物。?一個微小的劃痕都可能成為泄漏的起點。??
?使用專用工具：?? 嚴禁用錘子直接敲擊油封！應使用專用安裝套筒或夾具，使壓力均勻施加在油封堅固的金屬外圈端面上（如圖中藍色骨架的正面）。如果壓力誤施于柔軟的密封唇上，會導致唇口永久性損傷或彈簧脫落。
?保護密封唇：?? 在安裝過程中，可在軸頸和油封唇口上涂抹潤滑脂，以減少初始摩擦。安裝時確保油封與軸孔對中，避免傾斜強行壓入。
盒式油封通過其多層次的材料與結構設計，為我們提供了應對苛刻工況的可靠解決方案。然而，再優秀的設計也需要正確的使用來實現其價值。?從理解工況參數出發進行精準選型，到以嚴謹?shù)膽B(tài)度完成規范安裝——正是這一系列科學的步驟，才讓圖中這個精密的工業零件，真正轉變?yōu)楸Ｕ显O(shè)備高效、長久運行的“守護神”。
