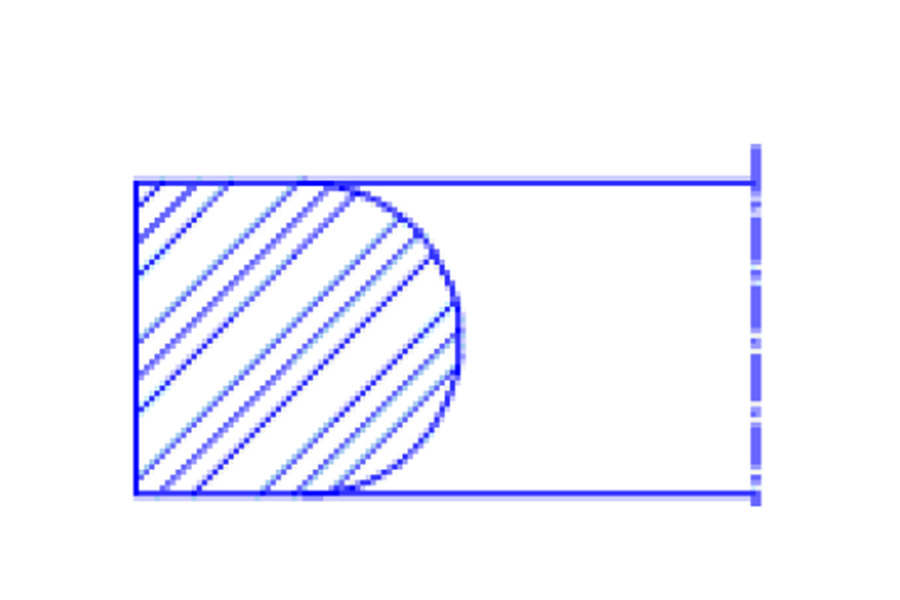

D型密封圈，顧名思義，是截面形狀呈D形的密封圈。從本質上講，它可以被理解為一種帶有方形基部的O型密封圈變體。這種特殊結構使其能夠提供比普通O型圈更大的基部接觸面積，從而有效消除扭曲和螺旋失效的可能，在高壓和惡劣工況下表現出卓越的密封性能。
與普通的O型橡膠密封圈相比，D型密封圈的抗剪能力更強，在密封工況下能夠顯著減少因擰扭而發生的破壞。這使得它在往復運動（動密封）如液壓與氣動用的活塞桿密封，以及其他O型密封圈性能不足的工況環境下，能夠提供更為可靠的密封效果。
D型密封圈的結構設計巧妙融合了O型圈的簡單性和專用密封圈的可靠性。其獨特之處在于矩形底座與弧形頂部的組合，這種設計既保留了O型圈的彈性密封特性，又通過增大基部接觸面積提高了抗扭曲能力。
在密封機理上，D型密封圈屬于典型的擠壓型密封件。在使用過程中，它通過預壓縮產生初始接觸應力，當系統壓力增加時，密封圈進一步被推向密封表面，增強密封效果。
D型密封圈的密封性能主要取決于三個關鍵參數：預壓縮率、工質壓力和結構參數。預壓縮率是密封圈安裝時的初始壓縮量，通常控制在10%左右；工質壓力是密封系統內部的工作壓力；而結構參數則指底座矩形高度與截面弧形高度的比例關系，這一參數直接影響密封圈的整體性能表現。
在高壓工況下，D型密封圈的斷面變形較為明顯，為適應高壓環境，通常需要配合使用擋圈以防止擠出損傷。
D型密封圈主要分為兩大類別：實心D型密封圈和充氣式D型密封圈，它們分別適用于不同的工業場景。
實心D型密封圈通常由橡膠材料制成，適用于常規液壓、氣動系統。例如，在核電機組海水蝶閥中使用的D形密封圈，就是典型的實心結構，它通過閥瓣的翻轉來帶動密封圈轉動，關閉時密封圈與閥座之間產生接觸，使密封圈徑向受壓產生密封作用。
充氣式D型密封圈則具有空心結構，可通過氣嘴進行充放氣控制。自然狀態下，充氣密封圈的可伸縮部分收縮在凹形槽內；當通過進排氣嘴向密封圈氣囊內充氣時，密封圈氣囊因受內壓力作用而發生變形，中間凹進部分向外脹起，伸出凹槽與另一密封面緊密接觸，從而起到密封作用。
這種可控制密封狀態的特點使充氣式D型密封圈在以下領域表現出獨特價值：
大型艙門和艙口：用于密封因加工精度、裝配精度或熱脹冷縮導致的間隙變化。
粉末食品的塑料袋自動化罐裝：在罐裝端口安裝充氣密封圈，套上塑料袋后密封圈膨脹把塑料袋脹緊，罐裝完畢后放氣，塑料袋自動脫落，提高罐裝效率。
經常開啟和關閉的管道端口和閥門：特別適用于電力和化工行業的粉塵管道，這些管道需要經常性開啟和關閉，使用充氣密封圈可大幅減少檢修工時和安裝難度。
D型密封圈的材料選擇對其密封性能和使用壽命至關重要。根據不同的工況條件，工程師會選擇不同的橡膠材料以滿足特定需求。
以核電機組海水蝶閥用D形密封圈為例，考慮到海水腐蝕、顆粒物沖刷以及疲勞應力等苛刻條件，氫化丁腈橡膠（HNBR） 成為優選材料。HNBR是由丁腈橡膠（NBR）特殊加氫處理而得到的高度飽和彈性體，具有機械性能優良、化學穩定性好、耐油和耐老化性好以及耐高低溫性能優異等特點。
為提高密封圈的抗撕裂性能，防止產生大塊撕裂和破損現象，現代D型密封圈通常在內部加入骨架材料。常用的錦綸纖維作為骨架材料，因其具有斷裂強度高、耐疲勞性能好、彈性好和耐磨性能好等優點。粘合劑的選擇也至關重要，開姆洛克205等專用粘合劑可確保橡膠與織物之間具有較高的粘合強度。
D型密封圈的制造工藝也十分講究。從混煉膠制備、膠液制造、骨架織物表面處理，到硫化成型，每個環節都需要精密控制。模具設計通常采用三段分體的組合結構，以確保成型方便以及膠料與織物在特定工藝條件下的有效粘合。
正確的安裝與維護是確保D型密封圈發揮最佳性能的關鍵環節。據統計，約60%的密封圈早期失效源于不當安裝。
安裝D型密封圈時，需遵循以下專業規范：
專用工具安裝：使用套筒工具，避免用螺絲刀直接撬裝，防止損傷密封圈。專業的密封安裝套裝包含多種尺寸導套，可確保零損傷安裝。
表面處理：軸表面粗糙度應控制在Ra0.2-0.8μm，硬度不低于HRC45。先進的激光紋理化處理可形成微觀儲油凹坑，降低摩擦系數達30%。
規范潤滑：安裝時需涂抹同體系潤滑脂，填充密封腔體約50%空間，確保密封圈能夠順暢安裝并減少初始磨損。
方向確認：注意密封圈上的方向標記，錯誤的安裝方向會導致密封效果不佳甚至損壞密封圈。
在維護方面，建議定期檢查密封圈狀態。根據專業維護手冊，每工作500小時應檢查防塵圈彈性，當唇口變形超過初始高度的15%時應立即更換。定期壓力測試有助于及時發現潛在問題，避免系統故障。
隨著材料科學與工程技術的進步，D型密封圈的技術創新也在不斷推進。抗撕裂型海水蝶閥D形密封圈的研制代表了這一領域的最新發展方向。通過優化產品結構、改進制造工藝，新一代D型密封圈的抗撕裂性能和密封性能顯著提高，使用壽命可達10年，滿足極端工況下的使用要求。
在性能測試方面，專業的試驗裝置能夠模擬實際使用工況，全面評估密封圈的可靠性。例如，針對海水蝶閥D形密封圈的測試，包括以含泥沙的海水為介質，全行程開關閥門多次，并進行密封試驗，確保在嚴苛條件下仍能實現雙向密封。
隨著工業設備向高壓、高溫、高速方向發展，對密封技術提出了更高要求。D型密封圈作為一種成熟可靠的密封解決方案，將繼續在各個工業領域發揮關鍵作用，而其技術本身也將隨著材料科學和制造技術的進步而不斷創新完善。
D型密封圈的未來發展將聚焦于材料創新與結構優化。隨著氫化丁腈橡膠等高性能材料的廣泛應用，以及織物骨架增強技術的成熟，D型密封圈已能夠在極端工況下保持穩定性能，如核電站海水蝶閥應用案例所示，其使用壽命可達10年，顯著降低維護頻率和運營成本。
隨著制造業技術水平的提高，D型密封圈的制造工藝也將更加精密，模具設計和硫化工藝的改進將進一步提升產品的一致性和可靠性。
