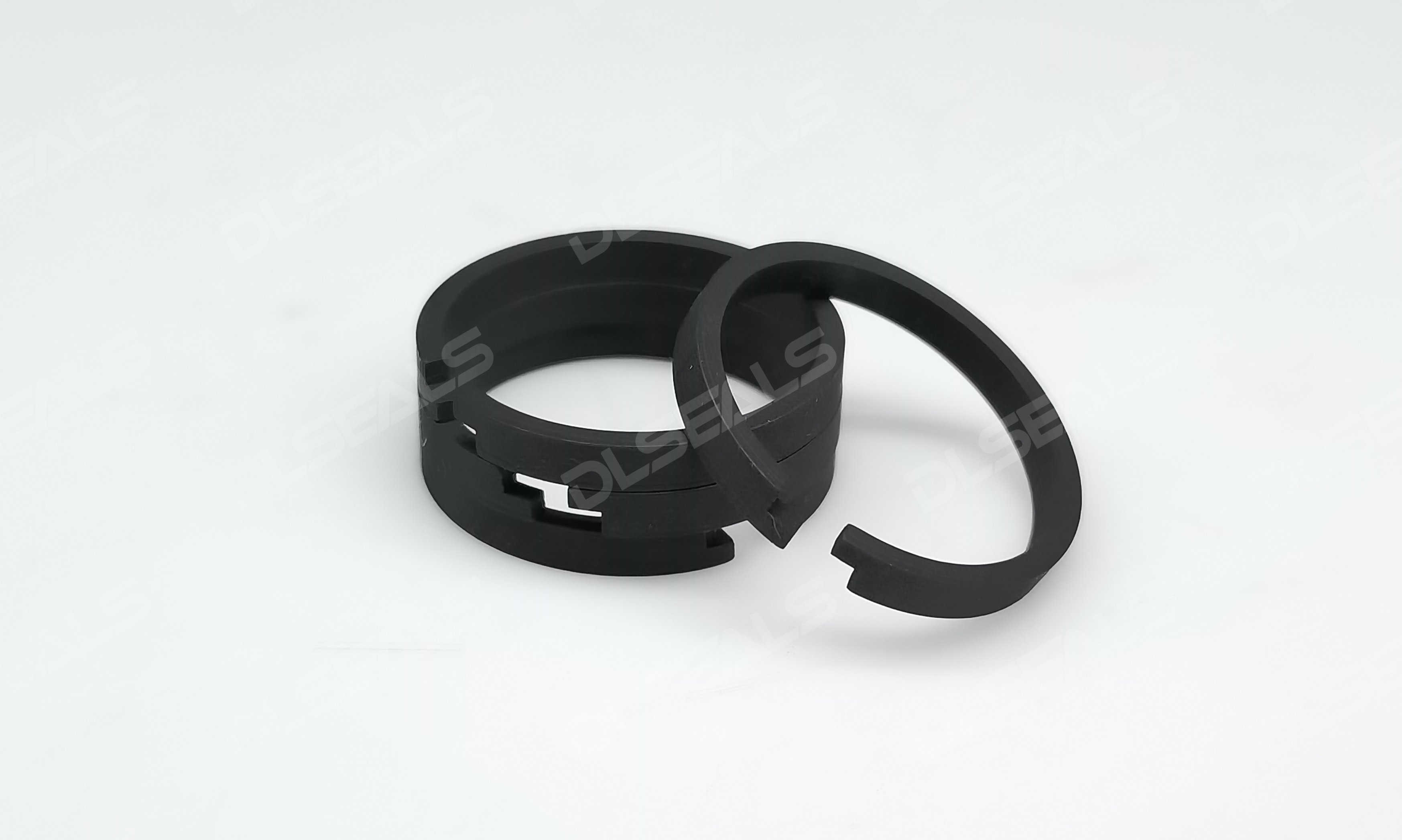

作為內燃機的“心臟守護者”，鑄鐵活塞環在高溫、高壓、高轉速的極端工況下，承擔著至關重要的密封使命。它與氣缸、活塞精密配合，共同確保發動機的高效、穩定運行。憑借優異的綜合性能，鑄鐵活塞環已成為應用最廣泛的活塞環類型。
鑄鐵活塞環在發動機中扮演著四個不可或缺的關鍵角色：
?密封作用（首要任務）：??
有效防止燃燒室的高溫高壓氣體泄漏至曲軸箱，將氣體泄漏量控制在最低限度。
?壓力分配?：第一道氣環承受約76%的氣體壓力，第二道環降至20%，至第三道環時壓力僅剩約4%，形成高效的“階梯式”密封。
?控油作用：??
油環負責精確刮除氣缸壁上多余的潤滑油，同時保留一層極薄的油膜，確保正常潤滑并控制機油消耗?，F(xiàn)代高速發動機對此性能要求極高。
?導熱作用：??
活塞頂部70%-80%的熱量通過活塞環傳導至氣缸壁散發，這對保證活塞組件處于適宜的工作溫度、防止過熱損毀至關重要。
?支承作用：??
防止活塞與氣缸壁直接接觸，保證活塞平順運動，降低摩擦阻力，避免“敲缸”現象。
鑄鐵能成為活塞環的理想材料，源于其獨特的材料特性與發動機苛刻需求的高度契合：
?自潤滑性?：鑄鐵中的石墨是天然固體潤滑劑，能吸附潤滑油，在臨界摩擦狀態下表現出優越的自身潤滑性能。
?優異的機械性能?：彈性模量高，殘留變形小，具備必要的彎曲疲勞強度與硬度，能滿足彈性元件的性能要求。
?材料類型?：
?灰鑄鐵?：最基本材料，成分通常為碳3.1%-3.5%、硅1.6%-2.1%、錳0.6%-1.0%，并含少量鉻、銅等合金元素。
?合金鑄鐵?：加入銅、鉻、鉬等元素，獲得更佳的耐熱、耐磨、耐腐蝕性能。
?球墨鑄鐵?：抗彎強度（80-120 kg/mm²）和彈性系數（15000-17000 kg/mm）遠高于普通鑄鐵，抗沖擊性強。
精湛的制造工藝是活塞環性能的保障：
?鑄造工藝?：
主流方法包括單體鑄造、筒體鑄造及先進的雙片橢圓鑄造（如德國格茨工藝），后者能有效消除毛坯縮松缺陷。
?關鍵表面處理技術?：
?鍍鉻?：硬度高（700-1000HV），摩擦系數小，耐腐蝕，可使第一道環壽命延長3-5倍。
?噴鉬?：鉬熔點高（2620℃），硬度高（HV>700），摩擦系數低，導熱耐磨性好。
?磷化?：磷化膜保油性好，利于初期磨合，防銹性強。
?氮化?：形成氮化物硬質表層，耐磨性超越鍍鉻環，是更環保的替代工藝（如氣體氮化、等離子氮化、QPQ鹽浴氮化）。
根據結構與功能，活塞環主要分為氣環和油環：
?氣環（壓縮環）類型?：
?矩形環?：結構簡單，利于散熱，但易產生“泵油現象”。
?錐形環?：線接觸，利于密封磨合，能下行刮油、上行布油。
?扭曲環?：兼具錐形環優點，且消除泵油現象，安裝需注意方向。
?梯形環?：抗粘結性和密封性好，適用于高熱負荷柴油機。
?桶形環?：上下運動均能形成油楔，減小磨損。
?油環（刮油環）類型?：
?普通油環?：結構簡單。
?組合式油環?：由兩片鍍鉻鋼刮片和襯簧組成，接觸壓力高，適應性好，回油通路大，刮油效果優異，應用廣泛。
正確的安裝與維護是確保性能與壽命的關鍵：
?三大關鍵間隙?：
?端隙?（開口間隙）：通常為0.25-0.50mm。
?側隙?（環槽軸向間隙）：第一道環因溫度高，一般為0.04-0.10mm。
?背隙?（環槽徑向間隙）：通常為0.50-1mm。
?安裝核心準則?：
各環開口應相互錯開（如三道環錯開120°），形成“迷宮式”密封。
?鍍鉻環裝在第一道；錐形環錐面向上；扭轉環倒角/切槽向上。
開口勿對活塞頂部渦流凹坑方向。
?維護檢查?：
工作表面不得有刻痕、擦傷、剝落。
曲度偏差不大于0.02-0.04毫米。
環在槽中的標準下沉量不得超過0.15-0.25毫米。
鑄鐵活塞環的性能直接決定了發動機的效率、壽命與可靠性。隨著材料科學與制造技術的持續進步，鑄鐵活塞環將繼續在極端工況下，為各類動力機械提供堅實保障，守護著發動機的強勁“心”跳。
